概述

  本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。
  繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

外形及開孔尺寸

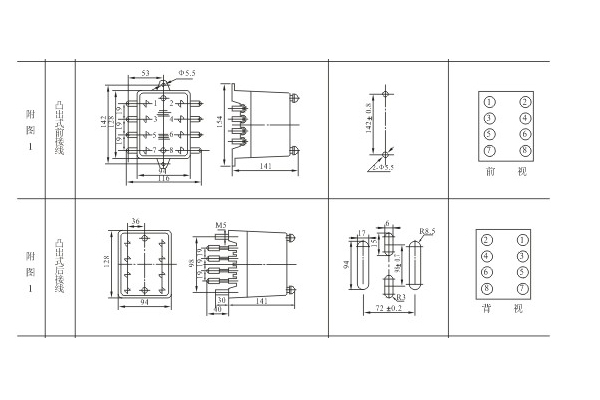

  SSJ8-10采用凸出式固定結構，外形及安裝開孔尺寸詳見附圖1。

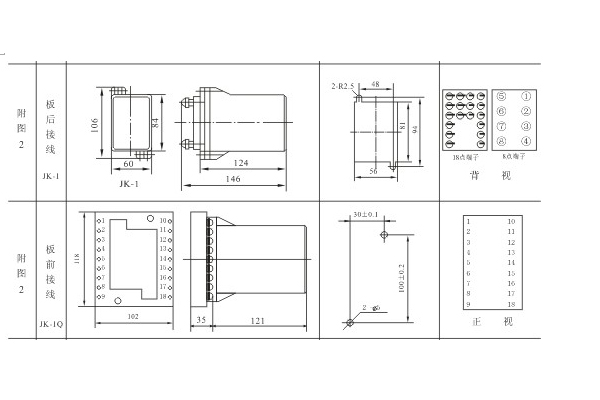

  SSJ8-20采用凸出式插拔結構，外形及安裝開孔尺寸詳見附圖2。

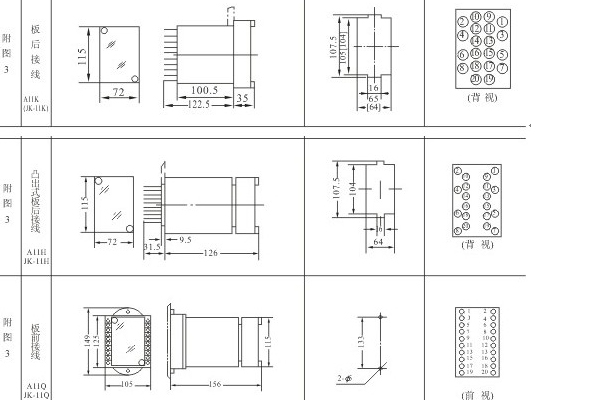

  SSJ8-30采用嵌入式插入結構，外形及安裝開孔尺寸詳見附圖3。

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
